Dobladora automática de barras de refuerzo

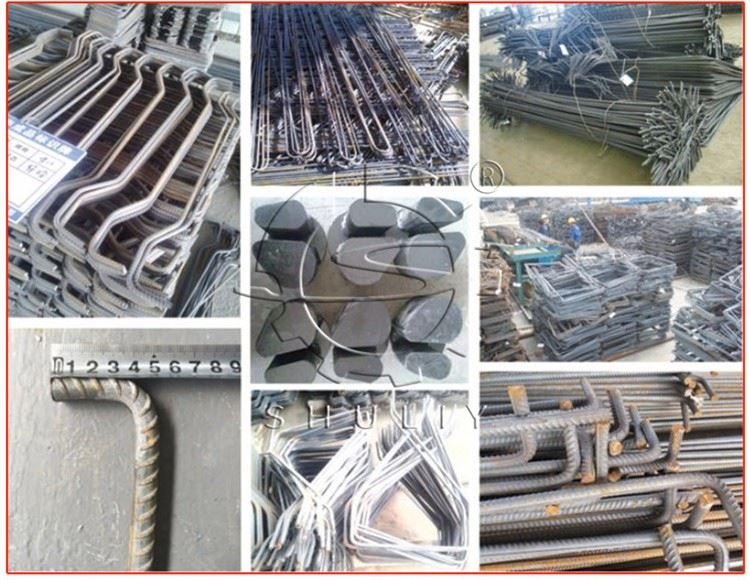

La máquina dobladora automática de barras de refuerzo es un tipo de maquinaria de procesamiento de barras de refuerzo que puede doblarlas en formas y tamaños adecuados. Es aplicable a diversos sitios de construcción, incluida la construcción de puentes, la construcción de edificios y la construcción de túneles. La máquina puede procesar barras de refuerzo de diversas formas, como acero redondo, acero roscado, acero plano y acero cuadrado.



Tipo	TZ-40	TZ-45	TZ-50cnc	TZ-60cnc
Rango de flexión	acero redondo Menor o igual a 32 mm, acero roscado Menor o igual a 28mm	Acero redondo < 40 mm, acero roscado Menor o igual a 34mm	acero redondo Menor o igual a 30 mm, acero roscado Menor o igual a 28mm	Acero redondo < 60 mm, acero roscado < 50 mm
Velocidad de flexión	12/min	12/min	12/min	12/min
voltaje de entrada	trifásico-380 V	trifásico-380 V	trifásico-380 V	trifásico-380 V
Tamaño total	810*760"830mm	850*750*830mm	950*850*850mm	1050*870*900mm
potencia del motor	3kw (alambre de cobre)	4kw (alambre de cobre)	4kw (alambre de acero)	5,5 kw (estándar nacional)
Velocidad del motor	1440 rpm	1440 rpm	1440 rpm	1440 nmín
Peso total	220 kilos	300 kilos	325 kilos	425 kilos



1. La máquina dobladora automática de barras de refuerzo cuenta con un disco largo de acero fundido, hecho de material duro y hueco para reducir la carga, y está endurecido para ofrecer resistencia al desgaste y durabilidad.

2. Utiliza componentes de acero sólido para mayor robustez y durabilidad, garantizando la calidad.

3. El contactor mejorado cuenta con una bobina de cobre puro para una respuesta rápida y un compromiso fuerte.

4. El cuerpo y el panel engrosados ​​en general brindan estabilidad, resistencia a los golpes y alta durabilidad.

5. Los engranajes de aleación endurecida de alta-dureza son-resistentes al desgaste y duraderos.

6. Los pasadores de posicionamiento de tipo inserción- permiten mover las cabezas de los pilotes y doblarlos en diferentes formas.

7. El panel CNC ofrece una operación simple, bajo error y la capacidad de preestablecer múltiples formas de barras de refuerzo. Una vez completados todos los procesos, la máquina repite automáticamente el proceso, logrando una mayor precisión que las máquinas normales.

8. Las cuatro ruedas en la parte inferior facilitan el movimiento y se admiten servicios de procesamiento personalizados.



Esta máquina dobladora automática de barras de refuerzo consta principalmente de una parte mecánica y una parte de control. La parte mecánica comprende principalmente un mecanismo de alimentación de barras de refuerzo, un mecanismo de doblado de barras de refuerzo y un mecanismo de sujeción de barras de refuerzo; El sistema de control consta principalmente de un controlador programable, relés de contacto y una fuente de alimentación conmutada.



El principio de funcionamiento de una máquina dobladora automática de barras de refuerzo es un disco de trabajo horizontal que gira sobre un eje vertical. La barra de refuerzo se coloca en la posición adecuada y se fija un pasador de soporte a la máquina herramienta. En el disco de trabajo están montados un pasador central y un pasador de flexión. A medida que el disco gira, dobla la barra de refuerzo. Para doblar barras de refuerzo de varios diámetros, hay varios orificios en el disco de trabajo para insertar los pasadores de flexión, y los pasadores centrales de diferentes diámetros también se pueden reemplazar en consecuencia.
